PLATEFORME DE DIFFUSION ET DE DIFFRACTION DES RX

Activité : Analyse d'échantillons de matériaux synthétisés sous forme de poudres, de couches minces, de gels, ... par diffraction et diffusion des rayons X.

Localisation : UPMC

Contact :  Mohamed Selmane mohamed.selmane(at)upmc.fr

 D8 ADVANCE BRUKER

(analyse de poudres)

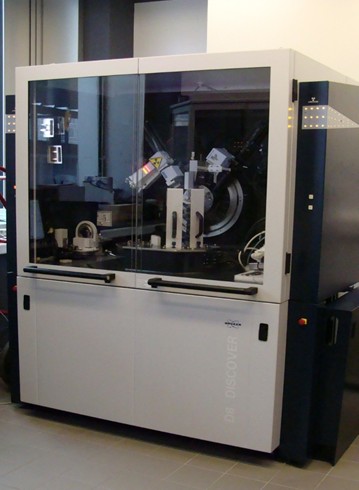

 D8 ADVANCE BRUKER à rayons X 4 cercles

(analyse de couches minces "films")





Configuration BRAGG BRENTANO (delta/2delta)

Porte échantillon horizontal fixe (le tube tourne)

Tube à anticathode de cuivre (foyer linéraire 0.4 mm x 12 mm)

Puissance max 2.2 kW

Diamètre du cercle de mesure : 435 mm

Delta(2 θ) = 0.001°

Porte échantillon horizontal fixe (le tube tourne)

Tube à anticathode en cuivre (foyer linéaire 0.4 mm x 12 mm)

Puissance max 2.2 kW

Berceau eurélien 4 cercles (ω, φ, ψ, 2θ)

Diamètre du cercle de mesure : 600 mm ∆(2θ) = 0.001 °

Delta(2θ) = 0.001 °

Optique primaire

Fente de divergence variable

Sollers (2°)

Optique secondaire :

Fente anti diffusion variable

Sollers (2°)

Passeur automatique d'échantillons (9 positions)

Détecteur : 1D LynxEye (rapide)

Optique primaire :

Fente de divergence variable

Sollers (2°)

Optiques secondaires :

Fente d’anti diffusion variable

Sollers (2°)

Monochromateur graphite

Fentes Sollers longues

Détecteurs à scintillations NaI à faible bruit de fond et haute linéarité

PSD LynxEye (1D)



  L'UPMC a financé l'achat des trois diffractomètres.



 Dispositif SAXS / WAXS et GISAXS/GIWAXS S-MAX 3000 (RIGAKU)



SAXS_WAXS

SAXS SMAX 3000, RIGAKU

Générateur à RX MicroMAX002+, RIGAKU

Puissance max 40W

Tube à anticathode en cuivre micro foyer (200 μm x 200 µm)

Optiques :

Miroir de  Bragg

3 pinholes circulaires (0.400 mm, 0.200 mm, 0.700 mm)

Diamètre du beam stop : 4 mm

Goniomètre 3 mouvements (left/right, up/down et rotation)

Détecteur à gaz multi fils de type Gabriel

Taille du pixel : 160 μm x 160 μm

Image plate BAS-MX 2025

La totalité du faisceau est sous vide primaire (0.01 mbar)



NanoSciences Ile de France et l'UPMC ont financé l'achat du SAXS.
